塑料加工注意事項

1、塑料注塑加工收縮問題是塑料加工中最常見的問題之一，對表面質(zhì)量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產(chǎn)品質(zhì)量勢在必行。

2、在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴(yán)重，這是由于較厚區(qū)域的冷卻速度要比周圍區(qū)域慢得多。冷卻速度不同導(dǎo)致連接面處形成凹陷，即為人們所熟悉的收縮痕。這種缺陷嚴(yán)重限制了塑料產(chǎn)品的設(shè)計和成型，尤其是大型厚壁制品如電視機(jī)的斜面機(jī)殼和顯示器外殼等。事實上，對于日用電器這一類要求嚴(yán)格的產(chǎn)品上必須消除收縮痕，而對于玩具等一些表面質(zhì)量要求不高的產(chǎn)品允許有塑料加工收縮痕的存在。

注塑加工的保壓階段是什么？

注塑加工廠家保 壓階段的作用是持續(xù)施加壓力，壓實熔體，增加塑料密度（增密），以補(bǔ)償塑料的收縮行為。在保壓過程中，由于模腔中已經(jīng)填滿塑料，背壓較高。在保壓壓實過程中，注塑機(jī)螺桿僅能慢慢地向前作微小移動，塑料的流動速度也較為緩慢，這時的流動稱作保壓流動。由于在保壓階段，塑料受模壁冷卻固

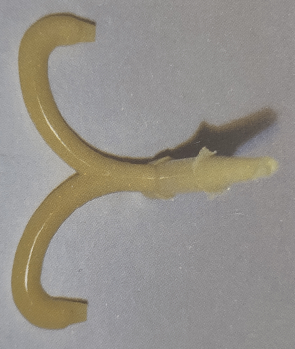

塑料變色與發(fā)黃的缺陷定義

我們在注塑塑料件中，塑料注塑通常有變色、發(fā)黃是指產(chǎn)品顏色與指定的顏色有差異，主要呈現(xiàn)為產(chǎn)品發(fā)黃、發(fā)黑等。 對于淺色或亮色成品，色差或脫色現(xiàn)象比較容易出現(xiàn)，主要以塊狀的顏色差異體現(xiàn)。變色、發(fā)黃屬于產(chǎn)品的輕微缺陷，注塑加工廠可以和客戶商量確認(rèn)收貨標(biāo)準(zhǔn)，根據(jù)客戶的標(biāo)準(zhǔn)

注塑塑料制品披鋒的可能原因

①塑料制品投影面積超過注射機(jī)所允許的最大制品面積;②模具安裝不正確或單向受力;③注塑機(jī)模板不平行或拉桿變形不均;④模具平行度不良或模邊有阻礙;⑤塑料模具分型面密合不良，型腔和型芯偏移或滑動零件的間隙過大;⑥塑料流動性太大，且加料量太大;⑦型腔料溫高，模溫過高;⑧注塑加工廠家在塑料注射壓力過大，注射速度過快;

注塑塑料產(chǎn)品表面烘印發(fā)亮的分析和解決

現(xiàn)象：塑料制品表面為細(xì)紋面，在成型中由于氣體沒有完全排出而導(dǎo)致產(chǎn)品表面烘印發(fā)亮難改善，不能滿足品質(zhì)要求。產(chǎn)品物征：材料: ABS+PCHI-1001BN顏色 :黑色產(chǎn)品重(單件):5.68g水口重:11.66g(4)不良原因分析不良原因分析：①塑料模具為1x2的機(jī)殼，模具流道較長，進(jìn)膠口方式為點(diǎn)入進(jìn)膠，熔料流至進(jìn)膠口附近，由于速度慢及壓力

注塑產(chǎn)品缺陷料頭附近有暗區(qū)的理解

注塑產(chǎn)品的缺陷分析料頭附近有暗區(qū)1、 表觀在料頭周圍有可辨別的環(huán)形如使用中心式澆口則為中心員，如使用側(cè)澆口則為同心圓，這是因為環(huán)形尺寸小，看上去像黯暈。這上堅是加上高枯性(低流動性)材料時會發(fā)生這種現(xiàn)象，如IPC、PMA和ABS你。物理原因如果注射速度太高，熔料流動速度過快且粘性高，料頭附近表層部分材料容易
